| 品牌：尼必可 | 型号：D71N-16 | 材质：铸铁 |
| 连接形式：对夹 | 适用介质：水 | 压力环境：常压 |
| 流动方向：单向 | 驱动方式：手动 | 用途：截止 |
| 规格：50 | 结构形式：杠杆式 | 3C阀门类别：工业 |
| 加工定制：否 | 工作温度：常温 | 标准：国标 |
| 零部件及配件：手轮 | 类型(通道位置)：二通式 | 口径：50 |
| 公称通径：50 | 安装尺寸：260 |

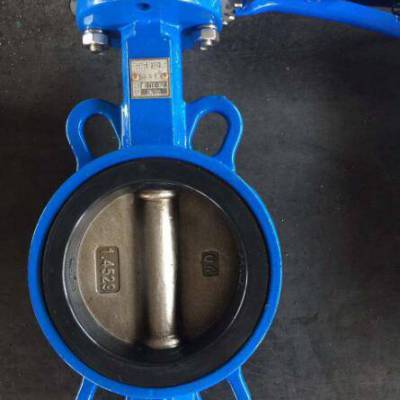

无销蝶阀概述：
1.采用尼龙无销蝶板，具有优异的减磨、自润滑性，操作力矩比普通有销蝶阀降低***之四十。
2.密封面耐磨性好(尼龙耐磨性是铜的七倍)，可明显延长蝶阀的使用寿命，与普通中线蝶阀相比，使用寿命可明显延长3倍。
3.尼龙材料无任何毒性，并且抗菌、抗霉，符合人们日益重视的绿色环保要求。
4.尼龙具有优异的耐碱、盐性能，耐弱酸侵蚀，对有机化合物呈惰性，适应范围广。
5.***的无销连接，***了介质与金属完全隔离，提高了产品的可靠性，使蝶阀的维修简便易修，省时省工。
6.产品价格远低于不锈钢阀门价格，可明显降低工程造价。
7.产品与管道法兰连接尺寸符合现有蝶阀产品的各国标准
尼龙涂覆可防止菌类生长，同时又抗腐蚀能经受2000小时的盐雾试验，10年的海水浸泡试验，同时又能防紫外线的照射和冲击，并具有摩擦系数小。
无销蝶阀设计标准：
1、结构长度执行：GB/T12221-1989.DIN3202-1999.标准。
2、连接法兰符合：GB、DIN、ANSI、JIS、BS标准。
3、试验与检验按GB/T13927-92《通用阀门压力试验》及API598标准的规定。
| 9 | 孔用挡圈 | 65Mn |
| 8 | 垫片 | Q235-A |
| 7 | 对开环 | BRONZE |
| 6 | 阀座 | BUNA-N、EPDM |
| 5 | O型圈 | BUNA-N |
| 4 | 衬套 | BRONZE、PTFE |
| 3 | 阀轴 | SS416 |
| 2 | 蝶板 | DI/CF8 |
| 1 | 阀体 | CASTIRON |
| 序号 | 名称 | 材质 |
| 参数/规格 | DN50 | DN65 | DN80 | DN100 | DN125 | DN150 | DN200 | DN250 | DN300 |
| HA | 76 | 90 | 95 | 114 | 127 | 140 | 176 | 205 | 240 |
| HB | 116 | 113 | 123 | 150 | 155 | 165.5 | 208 | 250 | 295 |
| HC | 32 | 32 | 32 | 32 | 32 | 32 | 36 | 36 | 36 |
| L | 45 | 48 | 49 | 55 | 58 | 59 | 64 | 70 | 80 |
| φA | 12.7 | 12.7 | 12.7 | 15.8 | 19.05 | 19.05 | 22.2 | 28.6 | 31.8 |
| φC | 90 | 90 | 90 | 90 | 90 | 90 | 125 | 125 | 150 |
□N | 9 | 9 | 9 | 11 | 14 | 14 | 22 | 22 | 22 |
| φE | 70 | 70 | 70 | 70 | 70 | 70 | 102 | 102 | 125 |
| φF | 9 | 9 | 9 | 9 | 9 | 9 | 11 | 11 | 13 |
