| 产品特性：高压 | 材质：不锈钢 | 品牌：尼必可 |
| 连接形式：法兰 | 类型(通道位置)：二通式 | 驱动方式：手动 |
| 介质温度：200℃ | 工作压差：16MPA | 型号：Q41N-160P |
| 产品别名：法兰球阀 | 适用范围：酸碱蒸汽 | 流动方向：单向 |
| 用途：截止 | 适用介质：水 | 压力环境：高压 |
| 规格：50 | 结构形式：弹性球球阀 | 3C阀门类别：工业 |
| 公称通径：50mm | 工作温度：常温 | 标准：国标 |
| 零部件及配件：配件 | 作用对象：水 |

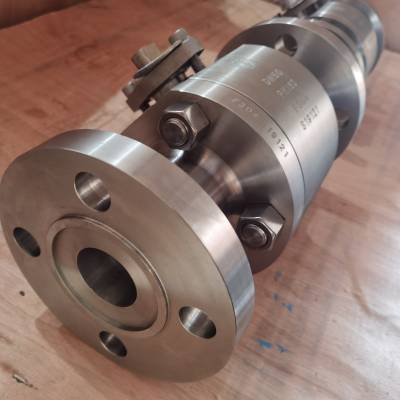

上海尼必可Q41N-160P不锈钢高压球阀 锻造球阀是一种结构新颖，技术***，性能可靠的高压管路上使用的球阀，适用于石油、化工、电力等企业部门输送水、蒸汽、油品及各种含腐蚀性气体、液体等介质的管道、储罐、容器设备上作启闭装置。其特点是：
1.阀门为全通道设计，流体阻力小。
2.阀门采用三体结构，拆装方便，便于现场维修、更换。
3.具有防火结构，可以***在意外失火的情况下的密封可靠性，而且密封面不易被介质冲刷。
4.下装式阀杆及填料结构设计，防止阀杆脱落，体积小节约安装空间。
5.阀门的启闭力小，开关轻便。
上海尼必可Q41N-160P不锈钢高压球阀 锻造球阀性能及设计规范：
1. 公称压力等级: PN10.0、15.0、25.0(Mpa);ANSI 600、900、1500磅级
2. 公称通径: DN15～50; 1/2"-2"
3. 适用温度: -29～150℃
4. 适用介质:碳钢：适用水 蒸气 油品等介质
不锈钢：酸、碱等腐蚀性介质
5. 连结方式：焊接端按GB12224及ANSI B 16.25;螺纹连结按：GB7306及NPT
上海尼必可Q41N-160P不锈钢高压球阀 锻造球阀压力验试:验收标准按JB/T9092及API 598
压力级 | PN(Mpa) | CLASS(Lb) | 试验介质 | ||||
10.0 | 15.0 | 25.0 | 600 | 900 | 1500 | ||
强度验试 | 15.0 | 22.5 | 37.5 | 15.5 | 22.5 | 38.5 | 含有防锈剂的水 |
高压密封试验 | 11.0 | 16.5 | 27.5 | 11.5 | 16.5 | 28.2 | |
气压密封试验 | 0.6 | 空气 |
上海尼必可Q41N-160P不锈钢高压球阀 锻造球阀主要外型尺寸及重量
公称压力 | 公称通径 | 尺寸(mm) | |||||
(in) | mm | L | d | D | H | W | |
PN10.0(Mpa) | 1/2" | 15 | 165 | 14 | 22 | 52 | 130 |
3/4" | 20 | 190 | 19 | 27 | 56 | 160 | |
1" | 25 | 216 | 25 | 34 | 67 | 160 | |
11/4" | 32 | 229 | 32 | 42 | 74 | 185 | |
11/2" | 40 | 241 | 38 | 48 | 88 | 185 | |
2" | 50 | 292 | 49 | 60 | 95 | 200 | |
PN15.0(Mpa) | 1/2" | 15 | 165 | 14 | 22 | 52 | 145 |
3/4" | 20 | 190 | 19 | 27 | 56 | 175 | |
1" | 25 | 216 | 25 | 34 | 67 | 175 | |
11/4" | 32 | 229 | 32 | 42 | 74 | 200 | |
11/2" | 40 | 241 | 38 | 48 | 88 | 200 | |
2" | 50 | 292 | 49 | 60 | 95 | 250 |
